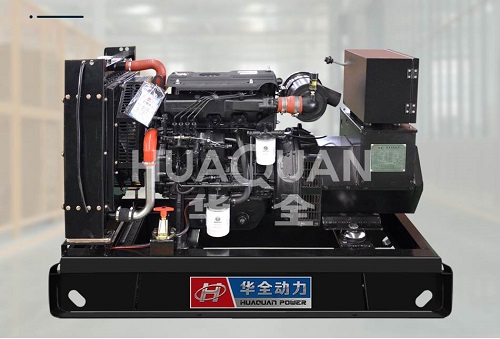

柴油发电机组是一种设备，它将柴油的化学能转化为机械能，进而推动发电机发电。它是一种重要的备用/常用电源，广泛应用于数据中心、医院、工厂、矿山、通信基站、建筑工地和偏远地区。一个完整可靠的柴油发电机组由多个相关系统组成，共同保证其高效、稳定、安全运行。其主要构成部分如下：
一、核心动力单元
柴油发动机：
核心功能：机组的心脏，提供原动力。它将柴油燃烧产生的热能转化为曲轴的旋转机械能。
关键部件：

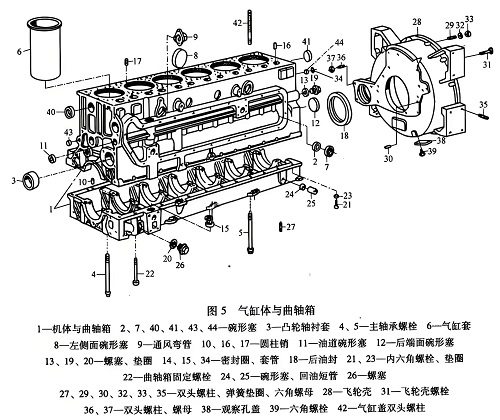

气缸体和气缸盖是燃烧室的主要组成部分。
活塞与连杆：将燃烧产生的压力转化为曲轴的旋转运动。
曲轴：将活塞的直线往复运动转化为旋转运动。
凸轮轴 & 配气机构：控制进气门和排气门的开关顺序，确保新鲜空气进出。
燃油喷射系统：精确测量，在特定时间将高压柴油雾化喷入燃烧室。包括高压油泵、喷油器、燃油滤清器等。
涡轮增压器：利用废气能量驱动涡轮，驱动压缩机压缩更多空气进入气缸，增加进气量，提高发动机功率和效率（广泛应用于中大功率机组）。
中冷器：安装涡轮增压器后，用于冷却压缩空气，增加密度，进一步提高进气效率（一般用于中大功率机组）。
关键参数：功率、缸数、排量、转速、压缩比等。
发电机（交流同步发电机）：
核心功能：将发动机的旋转机械能转换为电能（交流电）。
关键部件：
定子：固定部分，包括绕组（电枢绕组），切割磁力线产生感应电势。
转子：旋转部分，通常有励磁绕组或永磁体，产生旋转磁场。
励磁系统：
主励磁系统:为转子提供DC电流，建立磁场(大部分是无刷励磁，交流励磁机电能通过旋转整流器整流后供转子励磁绕组)。
自动电压调节器:核心控制部件。监测发电机输出电压，通过调节励磁电流，将输出电压稳定在设定值(如400V/230V) ±无论负载如何变化，1-3%)。
轴承：支撑旋转的转子。
关键参数：额定功率、额定电压、额定频率、功率因数、效率、保护等级（IP）、绝缘等级等。
二、能量转换及传输装置
联轴器/飞轮壳连接：
核心功能：柴油发动机曲轴输出端与发电机转子输入端刚性可靠地连接，传递扭矩。
常见形式：
弹性联轴器：允许微小的角度和径向偏差，吸收部分振动冲击，保护两端设备。最常见的。
法兰刚性连接：发动机飞轮与发电机转子通过精密法兰和高强度螺栓直接刚性连接，需要高同心度（常见于中小型一体化机组）。
飞轮：安装在发动机曲轴后端，储存动能，帮助发动机平稳运行，克服短阻矩波动。
三、辅助保障系统
燃油系统：
核心功能：安全储存、过滤，为发动机提供清洁、充足的柴油。
关键部件：
燃油箱:储存柴油(底座油箱或外部油箱)。
输油泵:(通常集成在发动机或独立)克服阻力，将燃油从油箱输送到发动机高压油泵。
燃油滤清器：粗滤器和精滤器，去除燃油中的杂质和水分，保护精密喷油部件。
燃油管道：连接各部件。
日用油箱:(大型机组常用)位于机组附近，由主油箱供油，保证运行期间供油稳定。
自动双泵系统:(先进配置)在主供油泵故障时自动启动备用泵，保证连续供油。
润滑系统：
核心功能：为发动机运动部件（曲轴轴承、连杆轴承、活塞环、凸轮轴等）提供清洁、充足的润滑油，减少摩擦磨损、冷却部件、清洁杂质、密封防漏。
关键部件：
机油泵：建立油压，强制循环机油。
机油滤清器：过滤机油中的金属磨屑、积碳颗粒等杂质。
机油冷却器：冷却高温润滑油，保持其粘度和润滑性能。
油底壳：储存机油。
油路：输送机油。
冷却系统：
核心功能：有效散发发动机燃烧和摩擦产生的热量，以确保发动机在最佳工作温度范围内运行。
冷却方式：
冷却器风扇(闭式循环水冷却) - 最常见）：
散热器：热交换器，利用风扇强制通风冷却发动机循环冷却液。
泵：负责推动冷却液进行循环。
节温器：控制冷却液流动路径（小循环/大循环），使发动机快速升温，保持恒温。
风扇：由发动机驱动（皮带或液压）或独立电动风扇提供冷却气流。
热交换器冷却(开式循环水冷)：利用外部水源(如海水、河流)通过热交换器冷却发动机循环冷却液(常用于船舶或特定工业场合)。
冷却介质通常是水与防冻液的混合物，即冷却液和防冻液的组合。
空气进气系统：
核心功能：为发动机燃烧提供充足、洁净且冷却的空气。
关键部件：
空气滤清器:过滤空气中的灰尘和杂质，保护发动机气缸套、活塞环等精密部件。滤芯需要定期更换。
进气管道：将空气滤清器与发动机的进气歧管连接起来。
涡轮增压器（如果安装）：提升进气量和压力。
中冷器(如果配备)：冷却增压后的空气。
排气系统：
核心功能：发动机燃烧后的高温废气安全有效地排出室外，降低噪音，消除火星。
关键部件：
排气歧管：用于收集各个气缸排放的废气。
涡轮增压器（如有配置）：通过废气的能量进行驱动。
波纹管/柔性连接:吸收发动机振动，防止应力传递到排气管。
消音器：显著降低排气噪声。
排气管：将废气引导到室外安全场所排放（应符合环保规范）。
四、智能控制与保护系统可以改写为：智能化控制与安全保护系统。
控制系统：
核心功能：机组的“大脑”负责自动控制、监控、保护、显示和通信。
关键部件及功能：

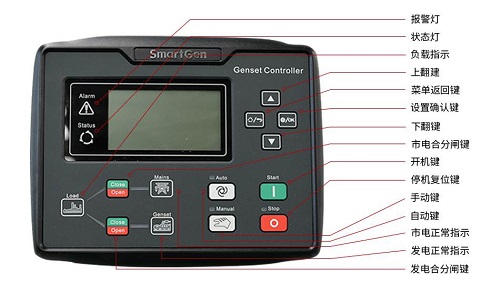

控制屏/控制器：人机交互界面。通常包括：
启动/停止按钮
运行状态指示包括电压、电流、频率、功率、功率因数、水温、油压、转速和运行时间等参数。
报警及故障指示及历史记录
参数设置界面
自动启动逻辑：收到市电信号或手动启动命令时，自动执行启动程序（预润滑、启动电机驱动发动机点火）。
自动停机逻辑：当市电恢复或接到停机指令时，执行卸载、冷却操作、停机程序。
自动负载切换（ATS，自动转移开关）通常独立于发电机组的控制面板，但能够与其共同工作。自动监测电网状况，当电网出现故障时向设备发出启动信号。在机组电压和频率稳定后，负载会自动切换到机组；当市电恢复时，负载会自动切换回市电，并向机组发送停机信号。
远程监控（高级功能）：支持RS485/Modbus、以太网和GPRS，可实现远程启动与停止、状态监测、报警通知和数据记录等功能。
电池充电器：为启动电池提供浮动充电，维持电量。
保护系统：
核心功能：对机组运行参数进行实时监控。如有异常或危险情况，应立即报警或实施紧急停机，以保护机组设备和负荷的安全。
关键保护功能(通常在控制器内实现)：
超速保护：发动机转速超过极限值时停机。
低速/熄火保护：发动机未正常启动或运行中熄火时报警/停机。
低油压保护：油压低于安全值时停机（至关重要！）。
冷却水温高保护：水温超过安全上限时停机。
过电压保护：发电机输出电压过高时报警/停机。
欠电压保护：发电机输出电压过低时报警/停机。
过频保护：发电机输出频率过高时报警/停机。
欠频保护：当发电机的输出频率过低时，会发出警报或自动停机。
过电流/短路保护：当发电机输出电流过大（过载或短路）时，通过断路器跳闸保护发电机绕组（通常由发电机输出断路器实现）。
启动失败保护：多次启动失败时锁定并报警。
充电失败保护：启动电池充电故障报警。
紧急停机按钮：手动紧急停机触发开关（通常位于控制屏和机房外）。
五、基础结构及附属设施
底座/底盘：
核心功能：承载整个机组（发动机、发电机、散热器、油箱等），提供刚性支撑，便于运输、安装和固定。通常配备油排放口和减震装置（橡胶减震垫或弹簧减震器），吸收机组运行振动，防止传输到基础和建筑物。
启动蓄电池 & 电池连线：
核心功能：为启动电机提供强大的直流电能，驱动发动机曲轴旋转启动。应注意电池容量、低温启动能力和维护要求。
防护罩/静音箱/集装箱：
防护罩：提供基本的防尘、防雨、防触摸保护。
静音箱:在壳体的基础上增加高效的吸声隔音材料，显著降低机组的运行噪音(通常降低到65-75dBA @1米)，适用于噪音要求严格的地方(如市区、医院、学校旁)。
集装箱式:将整机组装在标准集装箱内，提供最高水平的保护(防风、防雨、防尘、保温、降噪)和便捷的运输移动特性(移动电站)。
输出开关柜/断路器：
主要功能：将发电机的输出端连接到负载上。包括主断路器或空气开关，提供短路和过载保护功能，并作为负载切换的分割点。
总结
柴油发电机组功能齐全，运行可靠，不仅仅是柴油发电机和发电机的简单组合。其功能取决于上述子系统之间的精确耦合和高效协作。每个系统在整个过程中的作用都是至关重要的，任何一个环节的故障都有可能导致机组无法启动、运行不稳定、性能下降，甚至引发设备损坏和安全事故。
